产(chǎn)品分(fēn)类
全部分(fēn)类
推荐产(chǎn)品
三元乙丙橡胶防水卷材采用(yòng)具(jù)有(yǒu)国(guó)际先进水平的冷喂料挤出连续硫化工(gōng)艺装(zhuāng)备，选用(yòng)优质(zhì)的三元乙丙橡胶和原铺材料，添加炭黑补强剂、纳米改性剂、增塑剂、硫化促进剂等加工(gōng)助剂，经密炼、精(jīng)炼、过滤、挤出成型、连续硫化、检验等工(gōng)序，加工(gōng)制成的高弹性合成高分(fēn)子防水卷材。
优异的抗老化性能(néng)、使用(yòng)寿命可(kě)达50年。
防水卷材以聚乙烯树脂为(wèi)主要防水层，双面复合聚丙烯长(cháng)丝无纺布为(wèi)补强层，并采用(yòng)热熔直压工(gōng)艺进行复合成型（低档产(chǎn)品采用(yòng)二次复合 成型过程）。
主防水层的聚乙烯薄膜由具(jù)有(yǒu)良好抗穿刺性的线(xiàn)性低比例聚乙烯树脂制成。同时，添加辅助材料以改善线(xiàn)圈的主要防水层的柔韧性和粘合性。加入炭黑和抗氧化。改善线(xiàn)圈主防水层的耐老化性。
表面增强层采用(yòng)新(xīn)型的聚丙烯长(cháng)丝热轧纺粘无纺布。主要功能(néng)是：增加芯层（主防水层）的整体(tǐ)抗拉强度，并减小(xiǎo)芯层的厚度；增加芯层的表面粗糙度使芯层起保护作(zuò)用(yòng)；提供可(kě)粘结的网孔结构。
用(yòng)作(zuò)复合线(xiàn)圈表面增强层的无纺布结构，其厚度的约40％与聚乙烯树脂的不渗透层粘结在一起，以确保表面层和不渗透层牢固粘结；约60％的厚度提供了防水卷材的主体(tǐ)。该层与结构粘合剂层之间的粘合可(kě)确保粘合剂完全粘合到不渗透层上，而防水结构是切向不可(kě)渗透的。
适用(yòng)于各种屋面、地下室、隧道等建筑物(wù)防水工(gōng)程；民(mín)用(yòng)与工(gōng)业建筑的屋面及地下工(gōng)程、贮水池、市政、桥梁、地铁、隧道、水坝等工(gōng)程防水，尤其适用(yòng)于耐久性、耐腐蚀性要求高和易变形的重点防水工(gōng)程。
防水卷材必须严格按照屋顶工(gōng)程质(zhì)量验收规范和设计规定进行构造。底层应具(jù)有(yǒu)一定程度的强度，屋顶上不应有(yǒu)任何稻壳，松散，不均匀，灰尘和异物(wù)，并且必须清除仓库的接缝。要求基层是干燥的并且水分(fēn)含量小(xiǎo)于8％。
通常，基层发白，没有(yǒu)明显的水痕，或者将1m×1m的油毡平放在干净的平坦表面上3-4h。如果用(yòng)油毡覆盖的基础层的表面颜色仍然与周围未覆盖的部分(fēn)相同，并且没有(yǒu)明显的水印，则水分(fēn)含量已达到要求。
方法使用(yòng)热熔喷枪烘烤熔融线(xiàn)圈的粘结表面。线(xiàn)圈和基层可(kě)以完全粘结，点粘结或条粘结。面积取决于坡度。对于粘结，应烘烤页(yè)岩的表面，直到沥青融化并在烘烤前覆盖页(yè)岩薄片为(wèi)止。重迭的线(xiàn)圈应烘烤并压实。多(duō)余的沥青必须从重迭的边缘挤出。
线(xiàn)圈的长(cháng)边搭接，全焊法不小(xiǎo)于70mm，点焊和条焊不小(xiǎo)于100mm；短边搭接，全粘结不小(xiǎo)于100mm，空敷，点焊和条形粘结不小(xiǎo)于150mm。当采用(yòng)双层方法时，上下线(xiàn)圈应错开1/3或1/2宽度，并采用(yòng)不同的接缝。在屋顶的阴阳角处，檐槽，檐槽，屋顶脊，重迭和闭合的节点，不允许出现褶皱，凹陷，边缘翘曲，分(fēn)层和打滑。冷粘合方法也可(kě)以用(yòng)于建筑。
防水卷材施工(gōng)完成后，请自己观察并检查施工(gōng)质(zhì)量。请勿穿钉鞋进行操作(zuò)。如果建筑材料易燃，则应注意防火安(ān)全，并应提供灭火设备。防水卷材应垂直放置在通风处，避免阳光直射或接触热源。

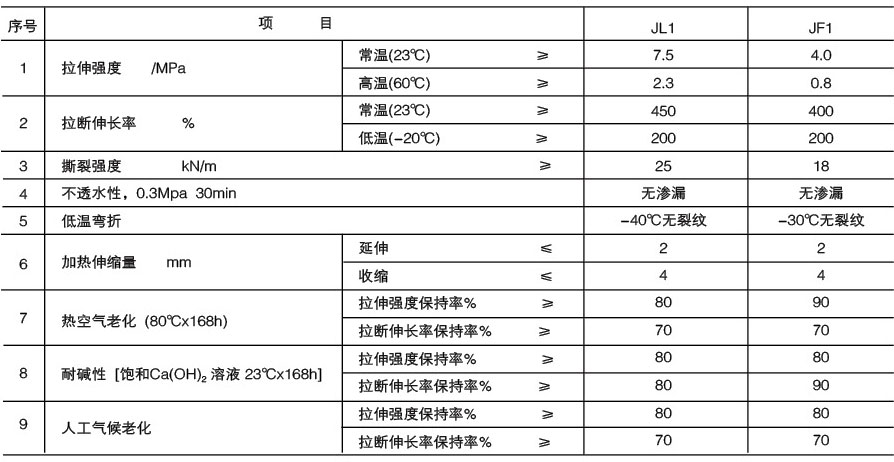

执行GB18173.1-2012标准
客户留言
森美特防水-最新(xīn)动态
微信扫码咨询
山(shān)东森美特防水材料有(yǒu)限公(gōng)司
全国(guó)服务(wù)热线(xiàn)：
销售热线(xiàn)：
E-mail：
地址：
山(shān)东省潍坊市寿光市台头工(gōng)业园
400-0536-102
在线(xiàn)留言
Copyright © 2021 山(shān)东森美特防水材料有(yǒu)限公(gōng)司 京ICP证000000号
Copyright © 2021 山(shān)东森美特防水材料有(yǒu)限公(gōng)司
